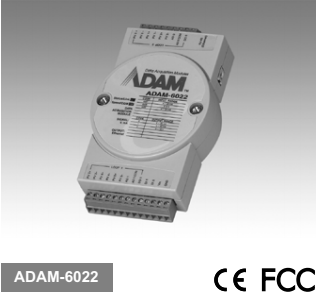

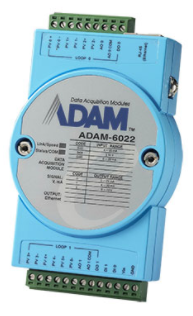

ADAM-6022 基于以太網回路PID控制器
產品介紹：研華的ADAM-6022是一個基于以太網的雙回路通用PID控制器。有一個界面友好的工具軟件讓用戶設置PID參數（Pv,Mv,Sv）內部集成的網頁，用戶可以使用瀏覽器通過以太網監視和改變控制設置點。ADAM-6022也支持MODBUS/TCP協議。HMI軟件可以輕松的訪問模塊以便監視I/O數據并且改變控制參數。
產品規格/參數
回路數量
2（每個控制回來帶3 AI, 1 AO,1 DI, 1 DO）
模擬量輸入
通道
6路差分
有效分辨率
16位
輸入范圍
0~10VDC , 0~20mA
隔離電壓
2000VDC
采樣速率
10采樣點/秒
輸入阻抗
20MΩ
帶寬
13.1Hz@ 50Hz
15.72Hz@60Hz
精度
±0.1%或更高
零漂移
± 6 μV/℃
滿量程漂移
± 25 ppm/℃
CMR@50/60Hz
92 dB(最小）
模擬量輸出
通道
2
有效分辨率
12位
輸出范圍
0~10VDC , 4~20mA
驅動電壓
15VDC（電流輸出）
隔離電壓
2000VDC
精度
滿量程的0.05%
零漂移
± 50 ppm/℃
數字量輸入
通道
2
干接點
邏輯電平O：接地
邏輯電平I：開路
濕接點：
邏輯電平O:+3Vmax
邏輯電平I：+10V到30VDC
數字量輸出
通道
2
集電極開路30V
100mA最大負載
功耗
4W(典型）
通用規格
通訊
·以太網接口（RJ-45）
·速率 10/100Mbps
·最遠通訊 333英尺（100米）
·距離 可以使用交換機集線器進行擴展
·電源和通訊LED顯示
·支持TCP/IP、UPD和MODBUS/TCP
·模塊可熱插拔
電源要求
·未調理+10~+30VDC
·電源反向保護
機械特性
·外殼 ABS塑料，帶安裝配件
·插入式螺絲 導線線徑0.5mm2到2.5mm2,1-#12或2-#22AWG
·端子塊
環境
·工作溫度 -10~70℃（14~158°F）
·EMI 符合FCC Class A
·儲存溫度 -20 ~70℃（-13~185°F）
·濕度 5 ~95%（無凝結）
